全自动软水器

一、全自动软化水处理设备工作原理
当含有硬度离子的原水通过交换器树脂层时，水中的钙、镁离子与树脂内的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从软化水处理设备内流出的水就是去掉了硬度离子的软化水。随着交换过程中的不断进行，树脂中Na+全部被置换达到饱和后就失去了交换功能，此时必须使用工业NaCl(无碳)溶液对树脂进行再生，将树脂吸附的Ca2+、Mg2+置换下来，树脂重新吸附了钠离子，恢复了软化交换能力。
再生——当树脂上的钠离子（Na+）都被水中的钙、镁离子（Ca2+、Mg2+）交换掉以后，树脂就失去了交换能力，必须用盐水进行再生。再生过程主要分为：反冲洗、吸盐水、慢冲洗（置换）、快冲洗（正洗）、盐水重注等行程。
反冲洗——再生开始后，先用水把树脂进行自下而上的反洗。
二、全自动软化水处理设备工作程序
制水——含有钙、镁离子（Ca2+、Mg2+）的水，在一定的压力下、以一定的流速流过树脂层时，由于钙、镁离子（Ca2+、Mg2+）与树脂的结合能力要大于钠离子（Na+）与树脂的结合能力，所以，水中的钙、镁离子（Ca2+、Mg2+）就与树脂上的钠离子（Na+）进行交换，钙、镁离子（ Ca2+、Mg2+ ）被树脂吸附。这样，流出树脂层的水就不再含有钙、镁离子（Ca2+、Mg2+）了。
1、松动在制水中被压实的树脂层，有利于树脂颗粒与盐液的充分接触，使再生更彻底；
2、清除在制水过程中积累在树脂层面的悬浮物。
 吸盐水——盐水通过全自动控制阀的“射流吸盐器”从盐桶中进入树脂罐。
慢冲洗（置换）——盐水中的高浓度钠离子（Na+）与树脂上的钙、镁离子（Ca2+、Mg2+ ）进行交换，钙、镁离子（Ca2+、Mg2+）被交换下来后随水排掉，盐水中的钠离子（Na+ ）被树脂吸附，树脂重新恢复交换能力。
快冲洗（正洗）——快冲洗（正洗）目的是清除树脂层中残留盐液，降低氯根（Cl-）。
盐水重注——再生时，盐箱中的盐水都被吸净，所以在再生后，通过全自动控制阀对水流的控制，盐箱被重新注入清水，以保证下次再生使用。

三、软化水设备选型指南及安装要点

工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。

1、反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般需要5-15分钟左右。

2、吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即 可)。在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过 程一般需要30分钟左右，实际时间受用盐量的影响。

3、慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁 离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。这个过程一般与吸盐的时间相同，即30分钟左右。

4、快冲洗：为了将残留的盐彻底冲洗干净，要采用与实际

5、盐箱注水

四、软水器设计选型指南
1、设备选型

软化水设备的选型主要依据是需水量、原水硬度及适用场合

1) 相同出水量的设备有多种型号，可根据实际用水情况选取。

2) 原水硬度:（杭州全自动软化水设备,杭州软化水处理设备）

原水硬度 ≤3m·mol/L时，可以选时间控制型，按设备最大产水量计;

原水硬度 ≤6m·mol/L时，可以按表中设备的最大产水能力选型;

原水硬度 ≤8m·mol/L时，可按设备产水能力的平均值选型;

原水硬度8～10m·mol/L，应按设备最小产水能力计算,或采用多级系统;

原水硬度≥10m·mol/L，须选用多级处理，一般两级处理可达到要求。

3) 用水场合：如果配用热水锅炉或其他同类设备，可按设备最高产水能力选型; 如果向蒸汽锅炉供水，一般按锅炉蒸发量的1.2倍与设备产水能力匹配。

五、软化水设备安装步骤

1、保证罐体水平：先将树脂罐.盐罐就位于坚实的基础上.

2、把下布水器牢固安装在中心管底端。中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

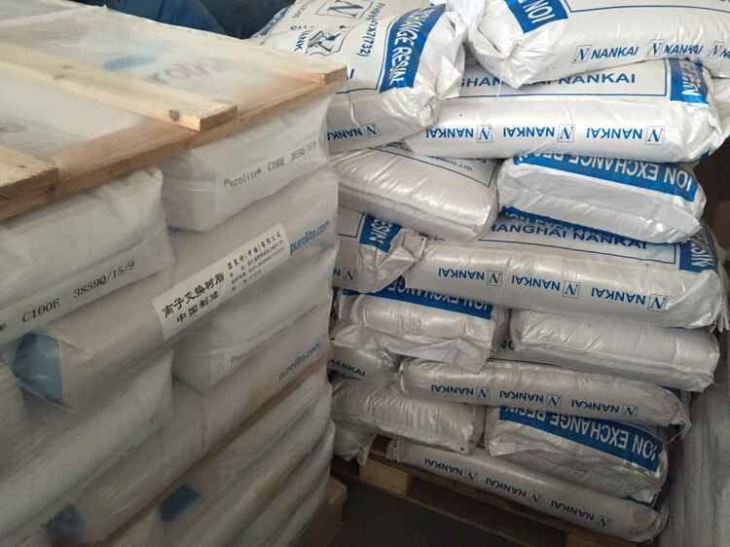

3、将树脂均匀地装入树脂罐中。取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

4、将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内。小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上(或用法兰连接固定)一定要确保中心管插入阀体。下布水器与中心管必须严密，注意：上布水器与控制阀、中心管。防止树脂跑出。中心管与控制阀必需严密不漏水，否则会出现窜硬水现象。

5、锅炉软化水设备盐阀组装

把不锈钢滤网插入小铜配件内;带滤网的一端与控制阀的吸盐接口相连接，①、将吸盐管与阀体连接的小铜配件插入吸盐管内后。不漏空气就行。然后与塑料弯头连接;盐水管路连接长度不应超越2m一定要保持良好的密封性，②、把盐阀置入盐箱的盐井中。否则会影响软水器的再生效果。

6、排水管的连接长度不应超越6m不得采用软塑料管。影响排水效果。

7、软化水设备管道连接

六、我公司生产的全自动软水器设备特点
1.自动化程度高，运行工况稳定。
2.先进程序控制装置，运行准确可靠，替代手工操作，完全实现水处理的各个环节的自动转换。
3.高效率低能耗，运行费用经济。由于软化器整体设计合理，使树脂的交换能力得以充分发挥，设备采用射流式吸盐，替代盐泵，降低了能耗。
4.设备结构紧凑，占地面积小，节省了基建投资，安装、调试，使用简便易行，运行部件性能稳定。

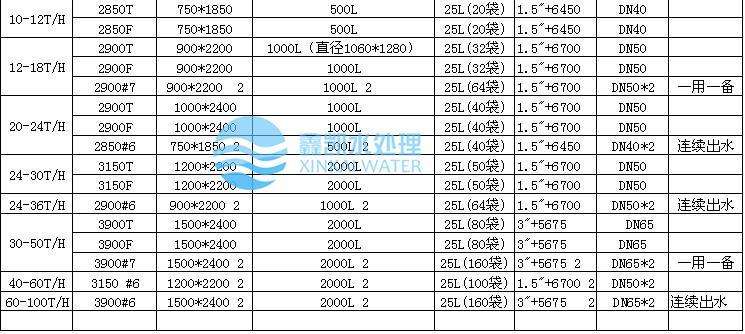

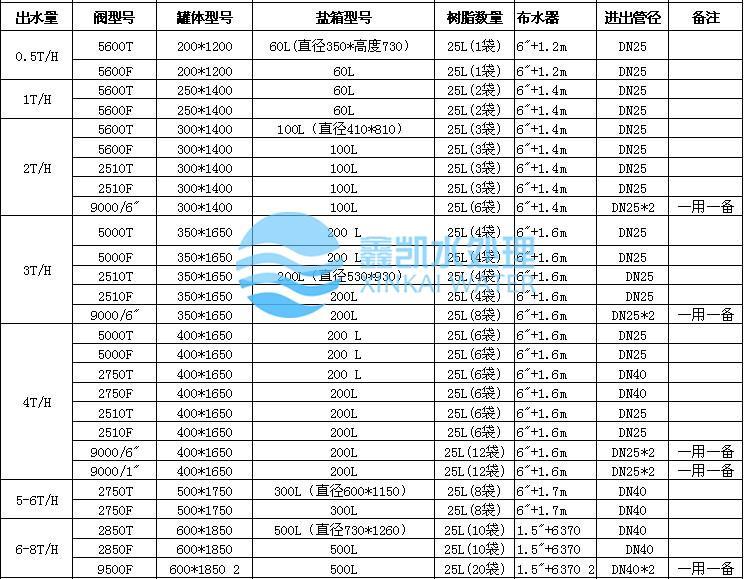

七、软水器选型参数

八、软水器连接管道示意图：

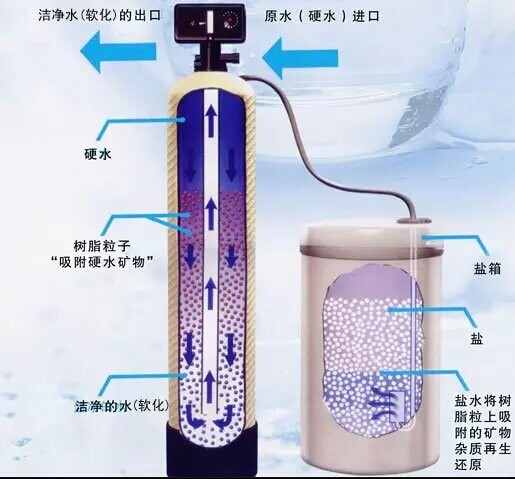

九、软水器工作状态示意图
